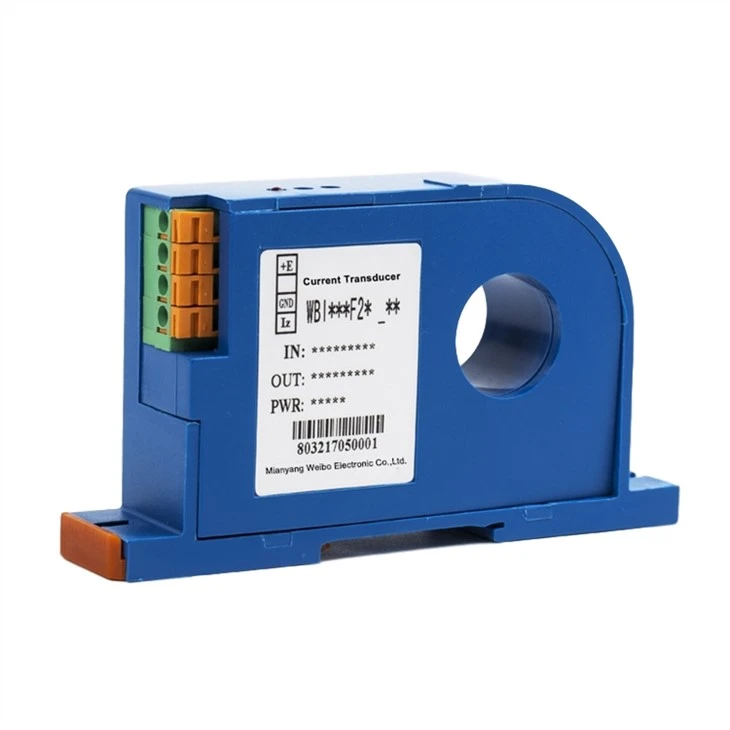

WBI224F21 (Transformador de núcleo dividido com sensor de corrente CA não invasivo) adota o princípio de indução eletromagnética e efeito hall para medir a corrente CA e CC da rede elétrica em tempo real. Usando tecnologia de conversão de valor médio, tecnologia de corrente constante de precisão e tecnologia de compensação de temperatura linear, ele é convertido em saída de corrente CC padrão (Iz) e as características de corrente CA e CC universal, forte capacidade de sobrecarga e alto isolamento.
Vantagens:
A produção anual é de 600,000 peças;
Isolado eletricamente entre potência, entrada e saída;
Forte capacidade anti-interferência;
4 séries de mais de 2.000 produtos para escolher;
Pode ser personalizado
Formulários:
Alta tensão suportável de isolamento;
Boa compatibilidade EMC;
Alta fiabilidade;
Baixa deriva.
Fotos da Empresa
Tag: Transformador de núcleo dividido com sensor de corrente não invasivo, China, fornecedores, fábrica, preço
Corrente de entrada nominal | 100A~300A CA/CC |
Sinais de saída | 0-20mA, 4-20mA CC |
Precisão | 1.0 |
Impedância de entrada | zero aproximado |
Tempo de resposta | 350ms |
Faixa de medição linear | 0 - 1,2 vezes a corrente de entrada nominal |
Sobre capacidade de carga | 30 vezes a corrente de entrada nominal, 5s |
Alcance de frequência | 25Hz-5kHz |
Impedância de saída | 6V |
Corrente estática | 40mA |
Fonte de energia | mais 12 V, mais 24 V CC |
Tensão de isolamento | Maior ou igual a 2500Vcc, por 1 minuto |
Deriva térmica | 600 ppm/grau |
Temperatura ambiente | -25 grau - mais 50 graus |
Tipo de montagem | Montagem em trilho DIN 35 mm ou montagem com parafuso |
Material da casca | ABS (de acordo com UL94V-0) |
Proteção da casca | IP20 |
Tipo de casca | com abertura Ф20mm |
MTBF | >50000h |
Peso | 120g |
